Проверка гибкости шлангов

Проверка гибкости помогает понять, как шланг ведет себя при изгибах, сохраняет ли форму и не теряет ли рабочие свойства. Это важно для безопасной и долговечной работы системы в реальных условиях.

Гибкость шланга кажется простым свойством, пока изделие не начинает работать в реальных условиях. Именно тогда становится заметно, выдерживает ли шланг изгибы без заломов, сохраняет ли проходное сечение, не трескается ли наружный слой и не теряет ли герметичность соединение. Проверка гибкости шлангов необходима не только для оценки удобства эксплуатации, но и для понимания надежности системы в целом. Особенно это важно там, где шланг постоянно перемещается, подвергается вибрации, работает в стесненном пространстве или периодически сгибается при монтаже и обслуживании.

Гибкость не следует путать с мягкостью. Шланг может быть мягким на ощупь, но при резком изгибе терять форму, сплющиваться или ломаться по структуре армирования. И наоборот, достаточно упругий шланг способен сохранять рабочую геометрию даже при повторяющихся изгибах. Поэтому проверка гибкости — это не бытовая оценка «гнется или нет», а практический анализ поведения материала, конструкции и соединений под нагрузкой.

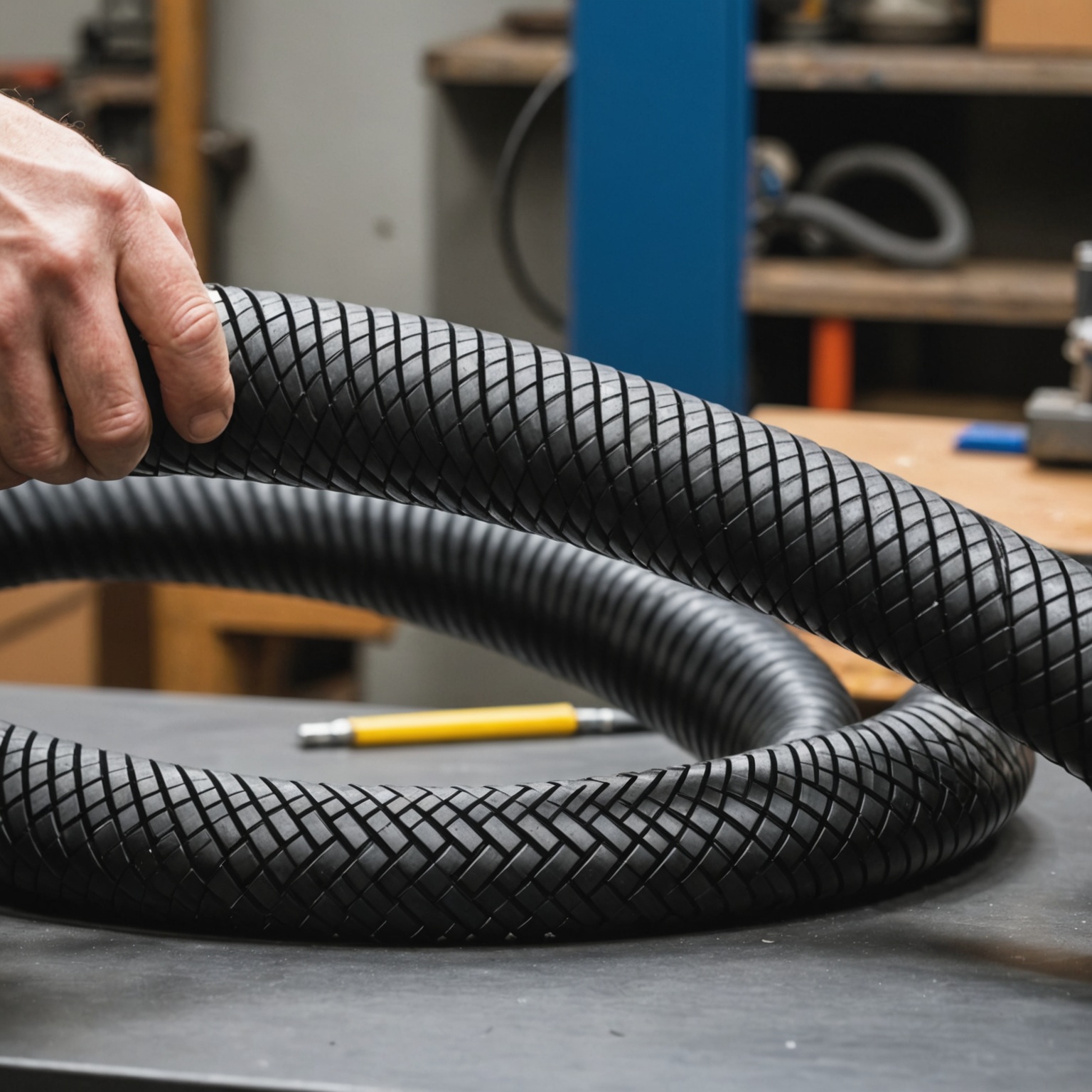

Что означает гибкость шланга

Под гибкостью обычно понимают способность шланга изменять форму под действием изгиба без повреждений и без существенного ухудшения рабочих характеристик. Важны не только усилие, требуемое для сгибания, но и поведение шланга после деформации: сохраняется ли просвет, возникают ли трещины, не выскакивает ли армирование, не ослабляется ли соединение.

Хорошая гибкость особенно ценна в таких случаях:

при монтаже в ограниченном пространстве;
при частом перемещении оборудования;
при наличии вибрации и динамических нагрузок;
при прокладке по сложной траектории;
когда требуется избежать перегибов и лишних соединений.

Однако слишком высокая гибкость не всегда является преимуществом. Если шланг чрезмерно мягкий, он может пережиматься, перекручиваться или быстрее изнашиваться в местах постоянного изгиба. Поэтому при оценке важно учитывать баланс между гибкостью, прочностью, устойчивостью к давлению и стойкостью к внешним воздействиям.

Зачем нужна проверка гибкости шлангов

Проверка гибкости помогает заранее выявить слабые места изделия и избежать проблем в эксплуатации. При недостаточной гибкости шланг может создавать избыточную нагрузку на фитинги, мешать укладке, ломаться в месте изгиба или ограничивать производительность системы из-за частичного перекрытия прохода.

Практическая польза проверки состоит в следующем:

определяется, подходит ли шланг для конкретной трассы и радиуса изгиба;
оценивается риск заломов и локального пережатия;
выявляются участки, где конструкция теряет форму при нагрузке;
проверяется стабильность характеристик после повторных изгибов;
сравниваются разные типы шлангов перед выбором для установки.

Для объектов, где шланги являются частью технологической, вентиляционной, гидравлической или бытовой системы, такая проверка помогает снизить вероятность незапланированного обслуживания и преждевременной замены. Она особенно полезна на этапе подбора изделий, когда внешний вид похож, а поведение под нагрузкой заметно различается.

Основные параметры, которые оценивают

При проверке гибкости обычно анализируют сразу несколько характеристик. Каждая из них показывает свою сторону поведения шланга и в совокупности дает более точное представление о его пригодности.

Параметр	Что показывает	Почему важно
Минимальный радиус изгиба	Насколько сильно можно согнуть шланг без повреждений	Помогает правильно спроектировать трассу
Усилие изгиба	Сколько усилий требуется для сгибания	Важен при монтаже и эксплуатации вручную
Восстановление формы	Насколько быстро шланг возвращается к исходному состоянию	Отражает упругость и долговечность материала
Сохранение просвета	Не сужается ли внутренний канал при изгибе	Влияет на пропускную способность
Состояние наружного слоя	Появляются ли трещины, заломы, потертости	Указывает на ресурс изделия
Стабильность после повторных изгибов	Меняется ли поведение при многократной нагрузке	Показывает пригодность к длительной эксплуатации

Если шланг армированный, дополнительно оценивают, не смещается ли армирующий слой и не возникает ли локальное расслоение. Для многослойных изделий важно, чтобы слои работали согласованно и не отслаивались при изгибе.

Как проводят проверку гибкости шлангов

Способ проверки зависит от назначения изделия и требований к точности. В простых случаях достаточно визуально-механической оценки, а для более ответственных задач используют повторяемые испытания с измерением параметров. Независимо от метода, логика остается одной: шланг подвергают изгибу и наблюдают, сохраняет ли он работоспособность.

Визуальная оценка

На первом этапе шланг осматривают в прямом состоянии и после изгиба. Обращают внимание на равномерность поверхности, наличие надрезов, трещин, следов старения, деформаций и местного сплющивания. Такой осмотр полезен как при приемке, так и при периодическом контроле уже установленного изделия.

Особенно внимательно проверяют:

места возле фитингов и обжимных соединений;
участки, которые чаще всего изгибаются;
зоны с потертостями от соприкосновения с корпусами, стенами или другими элементами;
области, где шланг ранее был перетянут или перекручен.

Проверка на изгиб с заданным радиусом

Один из самых распространенных подходов — постепенное сгибание шланга до определенного радиуса. Затем оценивают, возникает ли залом, не уменьшается ли внутренний проход, не появляются ли необратимые следы деформации. Этот способ удобен, когда нужно понять, подойдет ли изделие для конкретной трассы.

В практической работе радиус изгиба часто сравнивают с геометрией места установки. Если шланг вынужден работать на пределе возможностей, срок службы снижается. Поэтому правильный запас по радиусу — важный элемент надежной прокладки.

Повторные циклы изгиба

Для оценки долговечности изделие многократно сгибают и разгибают. Такой подход позволяет понять, как материал ведет себя при длительной эксплуатации, когда нагрузка не разовая, а циклическая. По мере повторения деформаций могут проявиться скрытые недостатки: усталостное разрушение, ослабление армирования, локальная потеря упругости.

Циклическая проверка особенно полезна для:

подвижных соединений;
шлангов на оборудовании с вибрацией;
систем, где перемещение происходит ежедневно;
изделий, которые часто убирают, раскладывают или переставляют.

Оценка под рабочей нагрузкой

Если шланг в эксплуатации находится под давлением, вакуумом или транспортирует определенную среду, проверка гибкости должна учитывать рабочие условия. Сама по себе мягкость в свободном состоянии еще не означает, что шланг сохранит форму под нагрузкой. При изгибе возможно локальное сужение канала, а это напрямую влияет на режим работы системы.

В таких случаях полезно наблюдать за поведением изделия в условиях, приближенных к реальным: под собственным весом, при наличии натяжения, в окружении других элементов, при температурных колебаниях и вибрации.

Какие признаки указывают на недостаточную гибкость

Недостаточная гибкость проявляется не только в том, что шланг трудно согнуть. Нередко проблема заметна уже после монтажа или в ходе эксплуатации. Чем раньше обнаружен дефект поведения, тем меньше риск повреждения системы.

Типичные признаки:

появление резкого залома при умеренном изгибе;
частичное или полное пережатие внутреннего канала;
трещины на наружной оболочке;
отслоение наружного слоя от армирования;
преждевременное старение в зоне изгиба;
остаточная деформация после разгибания;
скручивание шланга вместо плавного изгиба.

Если шланг при изгибе начинает вести себя как жесткая трубка, это не всегда означает его непригодность. В некоторых системах именно такая жесткость и требуется. Но если конструкция изначально предполагает подвижность, то низкая гибкость становится серьезным ограничением.

Материал и конструкция как основа гибкости

Гибкость определяется не одним параметром, а сочетанием материала, толщины стенки, количества слоев, типа армирования и технологии изготовления. Даже два внешне похожих шланга могут вести себя совершенно по-разному.

Материал основы

Эластомерные и полимерные материалы обычно обеспечивают более легкий изгиб, но многое зависит от рецептуры, твердости и температурного диапазона. При понижении температуры многие материалы становятся жестче, а при нагреве — мягче. Поэтому важно оценивать гибкость не только в комфортных условиях, но и в том температурном диапазоне, где изделие будет использоваться.

Армирование

Армирующий слой нужен для повышения прочности, устойчивости к давлению и сохранения формы. Однако армирование может как улучшать, так и ограничивать гибкость. Спиральное или тканевое усиление по-разному влияет на поведение шланга. Чем сложнее структура, тем внимательнее следует смотреть на минимальный допустимый радиус изгиба.

Толщина стенки

Более толстые стенки обычно делают шланг жестче. Это повышает стойкость к механическим воздействиям, но увеличивает усилие при изгибе. Тонкостенные изделия легче укладывать, однако они могут быстрее повреждаться при перегибах или внешнем давлении.

Как учитывать условия эксплуатации

Оценивать гибкость нужно не в отрыве от среды, а в связи с условиями работы. Один и тот же шланг может быть вполне удобным в сухом помещении и заметно жестким на холоде, а также вести себя по-разному при контакте с маслами, водой, воздухом или химически активными средами.

На поведение влияют:

температура окружающей среды;
наличие давления или разрежения;
частота изгибов и перемещений;
контакт с абразивными поверхностями;
воздействие ультрафиолета и старение материала;
влажность и загрязнения;
способ крепления и наличие натяжения.

Если шланг проходит рядом с углами, кромками или подвижными частями, полезно предусмотреть запас по длине и свободе движения. Слишком короткая трасса почти всегда повышает риск залома. Иногда проблема решается не заменой шланга, а корректировкой укладки или применением направляющих элементов.

Простая логика оценки пригодности

При практической проверке полезно сравнить фактический изгиб с допустимым для конкретного изделия. Если обозначить рабочий радиус изгиба как R, а минимально допустимый радиус как R_min, то безопасное условие можно выразить так:

R > R_min

Если изгиб выполняется на грани допустимого значения или меньше него, возрастает вероятность повреждений и сокращения ресурса. При этом сам по себе запас по радиусу еще не гарантирует надежность, если шланг испытывает вибрацию, перекручивание или наружное давление. Поэтому формула показывает только базовую геометрию, а не весь комплекс факторов.

Для практической оценки можно использовать простой подход:

измерить или определить траекторию укладки;
сопоставить ее с конструкцией шланга;
проверить, нет ли резких переходов и узких мест;
согнуть изделие в предполагаемом положении;
оценить форму канала, оболочки и соединений;
сделать вывод о запасе надежности.

Типичные ошибки при проверке

Проверка гибкости может дать искаженный результат, если не учитывать реальные условия или оценивать изделие слишком поверхностно. Ошибки на этом этапе приводят к неверному выбору шланга и последующим проблемам в эксплуатации.

Оценка только на ощупь без фактического изгиба.
Проверка в одном положении без учета повторных циклов.
Игнорирование температуры и рабочей среды.
Недостаточное внимание к зоне у фитингов.
Путаница между гибкостью и устойчивостью к пережатию.
Отсутствие проверки после монтажа, когда шланг уже уложен в трассу.

Особенно важно не делать вывод по одному признаку. Например, шланг может легко сгибаться, но при этом перекручиваться или быстро истираться. Или наоборот — казаться жестким, но отлично работать в фиксированной трассе без перемещений. Поэтому гибкость следует рассматривать вместе с прочностью, устойчивостью к давлению и долговечностью.

Практические рекомендации по проверке

Чтобы проверка давала полезный результат, ее лучше проводить последовательно и одинаково для разных образцов. Это упрощает сравнение и помогает выявить реальные различия в конструкции.

Что стоит сделать перед испытанием

осмотреть шланг на наличие видимых дефектов;
убедиться, что изделие не перекручено;
проверить соответствие длины предполагаемой трассе;
учесть рабочую температуру;
при необходимости очистить поверхность от загрязнений.

На что обращать внимание в ходе проверки

насколько легко задается изгиб;
возникает ли резкий излом;
сохраняется ли внутренний просвет;
есть ли остаточная деформация;
как ведут себя соединения;
появляются ли внешние повреждения после разгибания.

Что полезно зафиксировать

Даже без сложного оборудования имеет смысл записывать простые наблюдения: при каком положении появился залом, где именно произошло сплющивание, как быстро вернулась форма, были ли следы повреждения после нескольких циклов. Такие заметки помогают сравнивать изделия между собой и видеть изменения со временем.

Когда требуется особенно тщательная проверка

Есть ситуации, в которых поверхностной оценки недостаточно. Если шланг работает в движении, под давлением, при высокой частоте изгибов или в стесненном пространстве, последствия ошибки становятся заметнее. В подобных условиях даже небольшое снижение гибкости может привести к отказу или к ухудшению параметров всей системы.

Повышенное внимание требуется также тогда, когда:

шланг проходит через несколько поворотов подряд;
вблизи находятся источники тепла;
есть риск соприкосновения с острыми кромками;
изделие должно работать длительное время без доступа для частого осмотра;
шланг используется как подвижная часть оборудования.

В таких условиях полезно не только проверять гибкость при подборе, но и периодически осматривать уже установленный шланг. Со временем материал может стареть, терять эластичность и становиться менее устойчивым к деформации.

Заключение

Проверка гибкости шлангов — это важная часть оценки их надежности, удобства монтажа и пригодности к реальным условиям работы. Она помогает понять, выдерживает ли изделие изгибы без заломов, сохраняет ли форму, не страдает ли внутренний просвет и как ведут себя материал и армирование при повторной нагрузке. Наилучший результат дает не одна быстрая проверка, а внимательная оценка конструкции, условий эксплуатации и поведения шланга в динамике. Именно такой подход позволяет подобрать изделие, которое будет работать предсказуемо и без лишнего риска для всей системы.

Галерея: Проверка гибкости шлангов

Разделы справочника

Безопасность дома
Практичные материалы о том, как замечать риски дома вовремя: от газа и электричества до дверей, освещения и пожарной безопасности.
Инженерные системы
Практичные материалы об инженерных системах: контроль температуры, электрика, отопление, водоснабжение и проверка узлов, важных для комфорта и безопасности.

FAQ

Как понять по изгибу, что шланг теряет надежность, а не просто плохо гнется?

Недостаточная надежность обычно проявляется не только в усилии, которое нужно приложить для сгиба. Если после изгиба шланг заметно сплющивается, на наружном слое появляются трещины, а в зоне фитинга возникает перегрузка, это уже признак того, что материал и конструкция не выдерживают рабочий режим. Особенно показательно поведение после снятия нагрузки: хороший шланг возвращает форму без стойких следов, а проблемный сохраняет залом или локальное сужение канала.

Важно отличать нормальную упругость от скрытого повреждения. Иногда шланг кажется жестким, но сохраняет проходное сечение и не нарушает герметичность соединений. В таком случае низкая гибкость еще не означает плохое качество. Тревожный сигнал — когда изгиб приводит к потере геометрии, ослаблению армирования или деформации в местах, где шланг чаще всего работает в движении.

На практике лучше оценивать не один признак, а их сочетание: усилие сгиба, сохранение просвета, состояние внешнего слоя и поведение после повторных изгибов. Именно совокупность этих факторов показывает, способен ли шланг работать в реальных условиях без ускоренного износа.

Почему слишком мягкий шланг может оказаться хуже более упругого?

Избыточная мягкость не всегда полезна, потому что шланг должен не только легко изгибаться, но и сохранять рабочую форму. Слишком мягкое изделие чаще пережимается, перекручивается и теряет пропускную способность в местах поворота. В итоге возрастает сопротивление потоку, а на соединения и фитинги передается дополнительная нагрузка.

Упругий шланг нередко лучше подходит для длительной эксплуатации, если он сохраняет геометрию при изгибе и не дает локального сужения. Такой вариант особенно полезен там, где есть вибрация, перемещения или стесненное пространство. В этих условиях мягкость без достаточной структурной устойчивости быстро превращается в деформацию, а затем — в ускоренный износ.

Поэтому при выборе важен баланс: шланг должен сгибаться без повреждений, но не становиться бесформенным. Хороший результат — это не максимальная мягкость, а предсказуемое поведение под нагрузкой, когда изделие не ломается по структуре и не ухудшает работу системы.

Что показывает проверка на заданный радиус изгиба и зачем он нужен?

Проверка на заданный радиус изгиба показывает, может ли шланг работать в конкретной трассе без заломов и локального пережатия. Это особенно важно, когда пространство для прокладки ограничено и шланг приходится разворачивать вокруг углов, корпусов или подвижных узлов. Если радиус слишком мал, изделие начинает терять форму еще до выхода на рабочий режим.

Смысл такой проверки в том, чтобы заранее увидеть границу безопасной деформации. Когда шланг регулярно работает на пределе, срок службы снижается даже без видимых внешних повреждений. Сначала может ухудшиться восстановление формы, затем появятся микротрещины или ослабление внутренней структуры, а после этого — устойчивый залом.

Практически это помогает подобрать изделие под реальную геометрию монтажа, а не ориентироваться только на внешний вид. Если запас по радиусу недостаточен, лучше сразу выбрать более подходящий шланг или изменить трассу, чем потом бороться с регулярными отказами и падением производительности.

Как часто стоит проверять гибкость шлангов в эксплуатации?

Частота проверки зависит от того, как именно работает шланг. Если он находится в подвижном узле, регулярно изгибается, испытывает вибрацию или часто перемещается, контроль нужен чаще, чем у стационарного изделия. В таких условиях износ накапливается неравномерно: сначала страдают участки у фитингов и места постоянного сгиба, а затем проблема переходит на весь шланг.

Периодический осмотр особенно полезен после монтажа, после перенастройки оборудования и после любых случаев перекручивания или перегиба. Именно тогда чаще всего становятся заметны потертости, микротрещины, локальное сплющивание и ослабление соединений. Если шланг уже работал под нагрузкой, повторная проверка помогает заметить ухудшение до аварийной ситуации.

Для изделий в более спокойных условиях достаточно регулярного визуального контроля и проверки наиболее нагруженных участков. Чем выше динамика работы, тем важнее отслеживать не только внешний вид, но и восстановление формы, сохранение просвета и устойчивость к повторным изгибам.

Какие признаки говорят, что шланг уже начал изнашиваться от постоянных изгибов?

Первый заметный признак — это следы деформации, которые не исчезают после разгибания. Если на шланге остаются заломы, плоские участки или местные утолщения, значит материал уже работает на пределе. Дополнительный сигнал — появление трещин, потертостей и ухудшение состояния наружного слоя в зонах постоянного движения.

Еще один важный симптом — изменение поведения армирования и внутренних слоев. В многослойных и армированных изделиях может проявляться расслоение, смещение внутренней структуры или потеря упругости. Это опасно тем, что внешне шланг еще может выглядеть пригодным, но его способность сохранять просвет и герметичность уже снижается.

На практике износ от изгибов часто проявляется сначала возле соединений, а затем на участках, которые чаще всего подвергаются нагрузке. Если при повторных сгибах шланг начинает хуже возвращать форму или заметно перекрывает проход, это означает, что ресурс изделия сокращается и его лучше заменить до отказа.

Можно ли оценить гибкость шланга только на ощупь или этого недостаточно?

Ощупь дает лишь очень грубое представление. Шланг действительно может казаться мягким, но при резком изгибе сплющиваться, ломаться по структуре или терять герметичность соединения. И наоборот, более упругий на ощупь вариант способен лучше держать форму и дольше сохранять рабочие характеристики. Поэтому тактильная оценка полезна только как предварительный ориентир.

Полноценная проверка должна учитывать поведение изделия после деформации. Важны не только усилие сгиба, но и то, сохраняется ли проходное сечение, появляются ли трещины, не ослабевает ли армирование и насколько быстро возвращается исходная форма. Именно эти признаки показывают, как шланг будет вести себя в реальной системе.

Если нужно выбрать изделие для сложной прокладки или работы под вибрацией, одного впечатления от материала явно недостаточно. Лучше смотреть на конкретные признаки работоспособности: устойчивость к заломам, стабильность после повторных изгибов и состояние соединений под нагрузкой.

Чем отличается проверка гибкости армированного шланга от обычного?

У армированного шланга помимо самой деформации оценивают поведение усиливающего слоя. При изгибе важно, не смещается ли армирование, не появляется ли локальное расслоение и не нарушается ли связь между слоями. Для обычного шланга основной акцент делают на сохранении формы, отсутствии трещин и способности держать проходное сечение.

Армированные изделия могут внешне выглядеть стабильнее, но это не исключает скрытых проблем внутри структуры. Если армирующий слой начинает работать неравномерно, шланг теряет предсказуемость: в одном месте он гнется нормально, а в другом быстро образует залом или перегрузку у соединения. Это особенно критично при вибрации и многократных циклах изгиба.

Поэтому для армированных шлангов проверка должна быть чуть глубже: важно смотреть не только на внешний вид после сгиба, но и на согласованность работы слоев. Если структура после изгиба остается целой и форма восстанавливается без следов расслоения, изделие обычно лучше подходит для длительной эксплуатации.

Что будет, если шланг постоянно работает на пределе гибкости?

Если шланг регулярно изгибают до предельного радиуса, он быстрее теряет ресурс. Сначала уменьшается способность восстанавливать форму, затем появляются стойкие следы деформации, а после этого возрастает риск трещин, заломов и локального пережатия. Такой режим ускоряет старение даже у внешне качественного изделия.

Проблема не ограничивается самим шлангом. Когда он плохо сохраняет геометрию, дополнительная нагрузка идет на фитинги, соединения и соседние элементы системы. Это может привести к ослаблению герметичности, ухудшению пропускной способности и необходимости более частого обслуживания.

Чтобы избежать этого, лучше оставлять запас по радиусу и не заставлять шланг работать впритык к границе допустимого изгиба. Если в конкретной трассе невозможно обеспечить нормальную геометрию, разумнее изменить маршрут, сократить число поворотов или выбрать изделие с более подходящими свойствами.
