Осмотр мест примыкания труб

Осмотр мест примыкания труб помогает выявить скрытые дефекты в узлах соединения трубопровода с конструкциями, оборудованием и арматурой. Такая проверка важна для предотвращения утечек, коррозии, повреждения изоляции и нарушений герметичности.

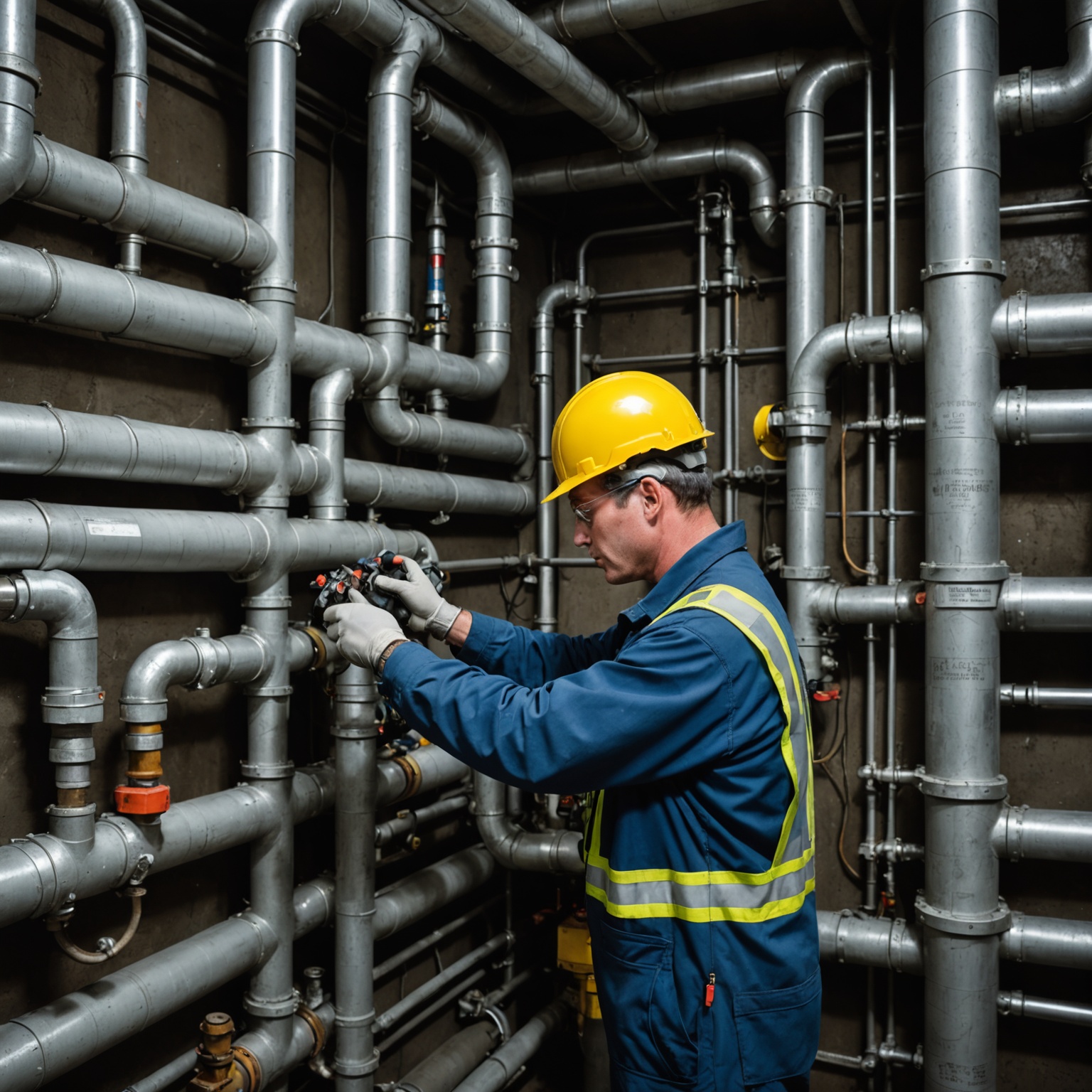

Осмотр мест примыкания труб: зачем он нужен и что позволяет выявить

Места примыкания труб — это участки, где трубопровод соединяется с оборудованием, строительными конструкциями, проходками через стены, перекрытия, кровлю, технологические узлы, арматуру или другие элементы системы. Именно в этих точках чаще всего возникают скрытые дефекты, которые сначала выглядят незначительными, а затем приводят к утечкам, коррозии, теплопотерям, разрушению отделки, перебоям в работе инженерной системы и росту расходов на ремонт.

Осмотр мест примыкания труб — это не формальная проверка «на глаз», а важная часть диагностики состояния инженерных систем. Такой осмотр помогает понять, насколько надежно выполнено соединение, нет ли механических напряжений, следов влаги, повреждения изоляции, деформации креплений и признаков нарушенной герметичности. Особенно внимательно рассматривают участки, где трубопровод пересекает ограждающие конструкции, сопрягается с фитингами, подключается к приборам и оборудованию, а также зоны, в которых возможны температурные подвижки и вибрации.

Почему именно примыкания требуют повышенного внимания

Труба в середине трассы обычно работает в более предсказуемых условиях: нагрузка распределяется равномерно, а окружающая среда меняется относительно плавно. На примыканиях ситуация иная. Там концентрируются сразу несколько факторов риска:

механическое напряжение из-за неправильной установки или смещения;
вибрации от оборудования или потока среды;
температурные расширения и сжатия;
различие материалов трубы, крепежа, герметика и конструкций;
сложность визуального контроля из-за стесненного доступа;
вероятность скрытых дефектов внутри узла или под отделкой.

Если труба проходит через стену, плиту перекрытия или кровельный пирог, место прохода должно быть не только механически надежным, но и защищенным от влаги, воздуха, шума и, при необходимости, огня. Любое нарушение в этом узле со временем становится источником проблем, даже если внешне кажется несущественным.

Основные задачи осмотра

Осмотр мест примыкания труб обычно преследует несколько целей. Каждая из них важна, поскольку дефект может проявляться не сразу и не в одном виде.

Выявление утечек. Это относится к воде, теплоносителю, газу, конденсату, техническим жидкостям и другим средам.
Проверка герметичности проходок и сопряжений. Даже небольшая негерметичность может запускать процессы увлажнения, коррозии и разрушения материалов.
Оценка состояния креплений и опор. Слабые или поврежденные крепления создают смещение трубы и нагрузку на узел примыкания.
Контроль изоляции. Нарушенная тепло- или гидроизоляция в области примыкания снижает эффективность системы и ускоряет износ.
Поиск следов старения материалов. Герметики, прокладки, уплотнители и защитные покрытия со временем теряют свойства.
Оценка доступности для обслуживания. Узел должен позволять выполнять периодические проверки без разрушения окружающих конструкций.

Какие места примыкания осматривают в первую очередь

Список критичных участков зависит от типа системы, но есть зоны, которые почти всегда требуют повышенного внимания.

Примыкание к стенам и перекрытиям

При проходе трубы через стену или перекрытие важно, чтобы отверстие было правильно оформлено, а зазор между трубой и конструкцией был защищен соответствующим способом. Здесь проверяют целостность уплотнения, отсутствие трещин, следов влаги и деформаций. Если труба имеет возможность перемещаться из-за температуры, нужно убедиться, что это предусмотрено конструкцией узла и не вызывает разрушения отделки.

Примыкание к кровле и наружным ограждениям

Такие узлы особенно чувствительны к атмосферным воздействиям. Осматривают герметичность примыкания, состояние фартуков, уплотнений, защитных манжет, а также отсутствие застоя воды возле проходки. Для наружных участков важны следы ультрафиолетового старения, растрескивания материалов и коррозии металлических элементов.

Подключение к оборудованию и арматуре

Это могут быть насосы, теплообменники, котлы, радиаторы, емкости, запорная и регулирующая арматура. На таких участках проверяют отсутствие течей в местах соединений, правильную геометрию трубопровода, отсутствие чрезмерного натяга, состояние прокладок и компенсирующих элементов.

Узлы с резьбовыми, фланцевыми и сварными соединениями

Каждый тип соединения имеет свои слабые места. У резьбовых соединений чаще встречаются ослабление поджатия и утечки по уплотнению. У фланцевых — неравномерная затяжка, износ прокладки, перекос. У сварных — трещины, непровары, коррозионные повреждения, особенно в зоне термического влияния. Осмотр должен учитывать особенности каждого узла.

Что именно проверяют при осмотре

Профессиональный осмотр мест примыкания труб включает не только внешний взгляд на соединение, но и анализ общего состояния узла. Полезно оценивать сразу несколько признаков.

Элемент проверки	Что оценивают	Возможные признаки проблемы
Герметичность	Наличие признаков выхода среды, влаги, конденсата	Капли, подтеки, влажные пятна, налет, запах
Крепления	Состояние хомутов, подвесов, опор, анкеров	Ослабление, коррозия, смещение, деформация
Изоляция	Целостность тепло-, звуко- или гидроизоляции	Разрывы, намокание, просадки, отслоения
Сопряжение с конструкцией	Состояние проходки, уплотнения, защитного слоя	Трещины, щели, разрушение заполнения
Коррозионное состояние	Наличие ржавчины, окислов, повреждения покрытия	Пятна коррозии, шелушение краски, истончение металла
Механическое положение трубы	Соосность, отсутствие натяга и перекоса	Вибрация, смещение, контакт с конструкцией

Как проводится осмотр: последовательность действий

Осмотр удобнее выполнять по понятному алгоритму, чтобы не пропустить важные признаки. Последовательность может варьироваться в зависимости от вида системы, но логика остается общей.

Определение зоны осмотра. Сначала выбирают все участки примыкания, которые относятся к интересующему трубопроводу или системе.
Визуальная оценка состояния. Осматривают поверхность трубы, швы, соединения, изоляцию, стены, потолки, полы и соседние элементы.
Проверка на признаки влаги и загрязнений. Ищут потемнения, разводы, солевые отложения, следы капель, коррозию.
Оценка крепежа и подвижности. Проверяют, нет ли провисания, люфта, смещения или стука при изменении режима работы.
Контроль доступа и скрытых участков. Если узел частично закрыт коробом, декоративной отделкой или теплоизоляцией, оценивают возможность безопасного доступа к нему.
Фиксация обнаруженных отклонений. Признаки дефекта лучше сразу описывать с указанием места, характера и вероятной причины.

Что помогает обнаружить скрытые проблемы

Некоторые дефекты невозможно увидеть напрямую, особенно если соединение находится за облицовкой или в стесненном пространстве. В таких случаях помогают косвенные признаки: изменение температуры поверхности, запах, шум, вибрация, влажность рядом с узлом, локальное разрушение отделки, следы ремонта и неоднородность покрытия. Для сложных объектов могут применяться инструментальные методы контроля, если это оправдано задачей осмотра.

Типичные дефекты мест примыкания труб

Большинство проблем в узлах примыкания развиваются постепенно. Сначала появляется едва заметный признак, затем он усиливается и превращается в полноценную неисправность.

Нарушение герметичности

Один из самых частых дефектов. Причиной могут быть старение уплотнителя, неверная затяжка соединения, вибрация, температурные деформации, несоответствие материалов или механическое повреждение. Визуально это проявляется в виде влажных следов, подтеков, капель, налета, ржавчины и разрушения отделки.

Коррозия металла

Если в зоне примыкания есть постоянная или периодическая влага, металл начинает терять защитные свойства. Коррозия особенно опасна на стыках, в зонах сварки, возле проходок через конструкции и под поврежденной изоляцией. Чем раньше обнаружено коррозионное поражение, тем выше шанс ограничиться локальным восстановлением.

Разрушение или старение изоляции

Теплоизоляция вблизи соединений часто страдает первой: здесь сложнее обеспечить плотное прилегание, а ремонт выполняется реже. Намокшая изоляция перестает выполнять свою функцию, а при высыхании может уже не восстановить исходные свойства. На холодных трубах нарушение изоляции усиливает конденсацию, на горячих — теплопотери.

Механический натяг и перекос

Если труба подведена к оборудованию с отклонением от оси, нагрузка передается на соединение. В результате уплотнения быстро изнашиваются, фланцы перекашиваются, сварные участки работают с лишним напряжением, а сама труба может вибрировать или издавать посторонние звуки.

Повреждение строительных конструкций вокруг узла

Когда примыкание выполнено неправильно, страдает не только труба, но и окружающая конструкция. Появляются трещины, отслоения, вспучивание отделки, пятна влаги, разрушение герметика, отсыревание утеплителя или коррозия закладных элементов.

Признаки, на которые следует обращать внимание особенно тщательно

Есть несколько наблюдаемых признаков, которые часто указывают на проблему в узле примыкания даже тогда, когда явной течи еще нет.

потемнение поверхности вокруг соединения;
соляные или ржавые отложения;
нехарактерный шум или дребезг;
вибрация, ощущаемая при работе системы;
трещины в герметике или отделке;
неравномерный нагрев участка трубы;
запах сырости, технической жидкости или газа;
локальное вздутие краски, штукатурки, облицовки.

Даже один из перечисленных признаков заслуживает внимания, поскольку в инженерных системах мелкие дефекты имеют свойство быстро развиваться.

Особенности осмотра в зависимости от типа трубопровода

Разные системы требуют разного акцента при обследовании. Универсального подхода не существует, однако общие принципы остаются одинаковыми.

Водопроводные трубопроводы

Здесь особенно важны признаки капель, влажных пятен и скрытого подтекания. Небольшая утечка может долго не проявляться на полу, но уже повреждать стену, перекрытие или соседние материалы. Внимание уделяют местам соединений, фитингам, запорной арматуре и узлам прохода через строительные конструкции.

Системы отопления

Для отопительных трубопроводов критичны температурные деформации и устойчивость к циклической нагрузке. Осматривают соединения возле приборов, коллекторов, насосных групп, тепловых пунктов, компенсаторов. Важно проверить, не разрушена ли изоляция и нет ли следов перегрева или коррозии.

Канализационные и дренажные линии

В таких системах на первый план выходят герметичность стыков, отсутствие запахов, следов подтекания и засоров, а также правильный уклон. Нарушение примыкания может приводить к протечкам в перекрытиях, намоканию строительных конструкций и ухудшению санитарного состояния помещения.

Газовые трубопроводы

Для газовых систем осмотр примыканий требует особой осторожности. Любые признаки повреждения, запаха или нештатного состояния должны восприниматься серьезно. Если есть сомнения в герметичности, необходимо действовать по установленным для конкретного объекта правилам и обращаться к уполномоченным специалистам, поскольку такие системы связаны с повышенной опасностью.

Как оценить степень риска по результатам осмотра

Для практических целей удобно разделять обнаруженные отклонения по их значимости. Это помогает определить, требуется ли немедленное вмешательство, плановый ремонт или просто наблюдение. Условно можно выделить три уровня:

Низкий риск. Незначительные следы старения без признаков активного разрушения, если узел сохраняет работоспособность и состояние стабильно.
Средний риск. Есть начальные признаки повреждения: локальная коррозия, потертости, частичная деградация герметика, ослабление креплений.
Высокий риск. Наблюдаются активные течи, выраженная деформация, значительная коррозия, разрушение проходки, вибрация, запах или другие признаки явной неисправности.

Если состояние узла ухудшается быстро или затрагивает безопасность объекта, затягивать с устранением дефекта не следует. В случае систем, для которых действуют специальные правила эксплуатации, нужно сверяться с актуальными требованиями ответственной организации.

Простой расчет, который помогает понять масштаб потерь

В ряде случаев полезно оценить, насколько ощутимой становится даже небольшая утечка. Например, если из соединения капает вода со скоростью 1 капля в секунду, за сутки это уже 86 400 капель. Даже без точного перевода в объем видно, что дефект не является «мелочью». При систематическом подтекании растут расходы на ресурс, ускоряется разрушение материалов и увеличивается риск вторичных повреждений.

Подобная логика применима и к теплопотерям. Если изоляция на примыкании повреждена на небольшой площади, но этот участок постоянно работает при высокой температуре, суммарные потери за сезон могут оказаться заметными. Поэтому при осмотре важно оценивать не только размер дефекта, но и режим работы участка.

Как оформляют результаты осмотра

Даже если осмотр проводится внутри небольшого объекта, полезно фиксировать его результаты системно. Это помогает отслеживать динамику и не допускать повторения неисправностей.

указывают местоположение узла;
описывают тип трубы и характер примыкания;
отмечают обнаруженные признаки дефекта;
фиксируют степень доступа к участку;
определяют, требуется ли ремонт, наблюдение или дополнительное обследование;
при необходимости прикладывают фотографии или схему.

Чем точнее описание, тем проще в дальнейшем найти причину проблемы и выбрать корректный способ устранения.

Практические советы по регулярному контролю

Осмотр мест примыкания труб особенно полезен тогда, когда выполняется не только после появления аварийных признаков, но и в рамках регулярного технического обслуживания. Для этого обычно применяют несколько простых принципов.

проверять узлы после ремонта, перепланировки или вмешательства в конструкцию;
осматривать места, где заметны вибрации, шумы или перепады температуры;
обращать внимание на участки, скрытые отделкой или коробами;
не игнорировать следы старого ремонта, герметика и локальных подмазок;
сопоставлять внешний вид узла с его поведением в работе;
при сомнениях привлекать профильных специалистов для детальной диагностики.

Заключение

Осмотр мест примыкания труб — это один из самых важных этапов контроля состояния инженерных систем. Именно на стыках, проходках и подключениях чаще всего возникают скрытые дефекты, которые со временем перерастают в серьезные неисправности. Внимательная проверка герметичности, креплений, изоляции, состояния строительных конструкций и признаков коррозии позволяет выявить проблему на ранней стадии и снизить риск аварийных ситуаций. Грамотный осмотр всегда строится на понимании особенностей конкретного узла, аккуратной фиксации признаков и своевременном устранении обнаруженных отклонений.

Галерея: Осмотр мест примыкания труб

Разделы справочника

Безопасность дома
Практичные материалы о том, как замечать риски дома вовремя: от газа и электричества до дверей, освещения и пожарной безопасности.
Инженерные системы
Практичные материалы об инженерных системах: контроль температуры, электрика, отопление, водоснабжение и проверка узлов, важных для комфорта и безопасности.

FAQ

Почему именно места примыкания труб чаще всего становятся источником скрытых дефектов?

В таких узлах одновременно действуют несколько неблагоприятных факторов: механическое напряжение, вибрация, температурные подвижки, разница материалов и ограниченный доступ для контроля. Из-за этого даже небольшое смещение, слабая затяжка или неудачное уплотнение могут долго оставаться незаметными, а затем быстро перейти в течь, коррозию или разрушение отделки.

Проблема в том, что сама труба на прямом участке обычно нагружена равномернее, а в зоне примыкания нагрузка концентрируется. Если узел проходит через стену, перекрытие или подключается к оборудованию, к герметичности добавляются требования к защите от влаги, воздуха, шума, а иногда и огня. Поэтому такие места нужно проверять особенно внимательно, а не ограничиваться беглым осмотром.

Какие признаки дефекта в месте примыкания трубы считаются самыми тревожными?

Наиболее опасны признаки, которые указывают на нарушение герметичности и развитие процесса разрушения. Это влажные пятна, капли, подтеки, следы конденсата, солевые отложения, запах влаги или среды, а также коррозия на трубе, крепежах и рядом расположенных элементах. Если вместе с этим есть трещины в проходке или разрушение герметика, риск проблемы существенно выше.

Не менее важно обращать внимание на деформацию креплений, смещение трубы, люфт, стук и вибрацию. Такие признаки часто означают, что узел работает с натягом или перекосом, а значит, со временем дефект будет усиливаться. Даже если течи пока нет, нарушение геометрии и изоляции обычно становится предвестником более серьезной аварии.

Что проверяют при осмотре примыкания трубы через стену или перекрытие?

В первую очередь смотрят, как оформлен сам проход: есть ли целостное уплотнение, нет ли щелей, трещин и разрушения заполнения вокруг трубы. Важны отсутствие следов влаги, локальных потемнений, отслоения отделки и повреждений защитного слоя. Если труба должна немного перемещаться из-за температуры, проверяют, не приводит ли это к трению и разрушению соседних материалов.

Также оценивают состояние самой трубы в зоне проходки и прилегающих креплений. Нередко проблема возникает не в отверстии как таковом, а из-за того, что труба смещается, вибрирует или передает нагрузку на конструкцию. Тогда даже качественно выполненный узел со временем теряет герметичность, а отделка вокруг него начинает трескаться или намокать.

Чем опасно повреждение герметика или уплотнения в узле примыкания?

Даже небольшое нарушение герметика может запустить цепочку скрытых повреждений. Через микрозазоры проникают влага, воздух, пыль или конденсат, а это ускоряет коррозию, разрушение материалов и намокание изоляции. Снаружи такой дефект иногда выглядит незначительным, но внутри узла процесс уже может идти активно.

Со временем ухудшается не только состояние самого примыкания, но и всей прилегающей зоны: появляется плесень, портится отделка, снижается эффективность тепло- или гидроизоляции. Если узел находится в зоне температурных подвижек или вибрации, разрушение герметика обычно развивается быстрее, поэтому повреждение лучше устранять до того, как оно превратится в полноценную течь.

Как понять, что труба в месте примыкания работает с натягом или перекосом?

Обычно на это указывают косвенные признаки: труба касается конструкции, заметно вибрирует, смещается при изменении режима работы или передает стук на соседние элементы. Иногда видно, что крепление деформировано, а рядом с узлом появилась трещина, потертость или локальное разрушение отделки. Такие следы часто возникают, когда труба не имеет достаточной свободы для температурного расширения.

Натяг и перекос особенно опасны для резьбовых, фланцевых и проходных узлов. Они увеличивают нагрузку на соединение, ускоряют износ прокладок и повышают вероятность течи. Если проблема вызвана неправильной установкой или смещением, важно не только устранить видимый дефект, но и убрать первопричину, иначе повреждение появится снова.

Какие места примыкания труб нужно осматривать в первую очередь?

В приоритете обычно узлы прохода через стены, перекрытия и кровлю, а также соединения с оборудованием, арматурой, насосами, теплообменниками, котлами и емкостями. Именно там чаще всего сочетаются высокая нагрузка, вибрация, температурные изменения и сложность доступа. Если узел находится на наружной конструкции, дополнительно возрастает риск влияния влаги, ультрафиолета и перепадов температуры.

Отдельное внимание стоит уделять резьбовым, фланцевым и сварным соединениям. У каждого типа есть свои характерные слабые места: у резьбы — ослабление поджатия и утечки по уплотнению, у фланцев — перекос и износ прокладки, у сварных швов — трещины и коррозия в зоне термического влияния. Поэтому осмотр лучше строить не по принципу «где видно», а по степени риска узла.

Можно ли по внешнему виду понять, что примыкание уже требует ремонта?

Часто можно, если знать, на какие детали смотреть. Тревожными признаками считаются подтеки, влажные пятна, ржавчина, шелушение покрытия, намокание изоляции, трещины вокруг проходки и деформация креплений. Если рядом есть следы повторного ремонта, это тоже говорит о том, что узел уже работает нестабильно и проблема могла вернуться.

Но внешний вид не всегда отражает полную картину. Некоторые дефекты развиваются внутри узла или под отделкой, поэтому видимая поверхность остается относительно чистой. В таких случаях настораживают запах, вибрация, локальное изменение температуры поверхности, шум или неоднородность покрытия. Если такие косвенные признаки есть, откладывать проверку не стоит.

Почему при осмотре важно обращать внимание не только на трубу, но и на крепления?

Потому что слабое или поврежденное крепление часто становится первопричиной дефекта в месте примыкания. Когда хомут, подвес, опора или анкер ослаблены, труба начинает смещаться, провисать или вибрировать. В итоге нагрузка переходит на соединение, уплотнение или проходку, и даже прочный узел со временем теряет герметичность.

Кроме того, крепления помогают сохранять правильную геометрию трубопровода. Если их состояние не проверять, можно пропустить развитие перекоса, натяга и контактного трения с конструкцией. Поэтому при осмотре нужно оценивать не только наличие течи, но и то, как труба держится в пространстве и не создает ли она лишнюю нагрузку на окружающие элементы.
